涂布基材褶皺的成因及其系統性解決方案
在精密涂布生產過程中，褶皺是一種常見且嚴重影響產品質量的缺陷。根據其發生主體，可劃分為基材褶皺與涂層褶皺兩大類?；鸟薨櫾从诨谋旧碓谑辗啪?、輸送及受力過程中發生的失穩變形；涂層褶皺則因涂層內部應力不均或與基材匹配不良所致。褶皺是材料特性、設備精度、工藝參數及環境條件等多重因素非線性耦合作用的結果，僅靠單一調整往往難以根除，必須采用多維度、系統性的工程方法進行綜合應對。本文將以基材褶皺的成因及其系統性解決方案為例，展開深入探討。

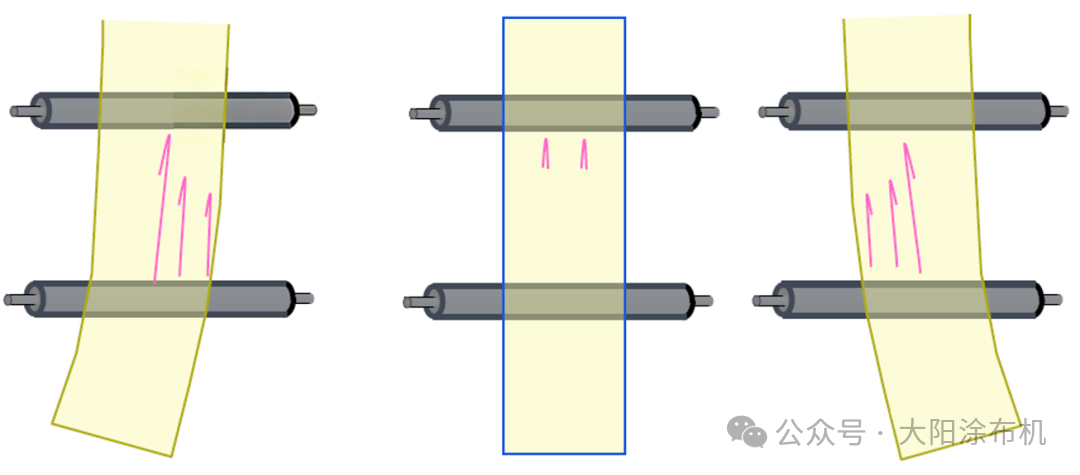

基材褶皺示意圖
（圖片來源：網絡）
基材本身因素
荷葉邊：基材邊緣呈波浪形起伏，導致邊緣有效長度大于中部，張緊時多余材料無法展平而形成皺褶。
卷芯變形與初始褶皺：運輸或儲存不當引起卷芯變形、卷材內部原有壓皺、卷料本身存在輕微松緊邊的問題，在放卷后出現褶皺。
橫向厚度不均：基材一側厚、一側薄，在恒定張力下薄邊被過度拉伸，導致松弛起皺。
涂布設備因素
導向輥系統
平行度與水平度較差：導向輥、牽引輥之間的平行度與水平度偏差會迫使基材橫向移動或扭曲，產生斜向或“S”形褶皺；水平度不良還會因基材自重破壞張力橫向均勻性，從而產生褶皺。

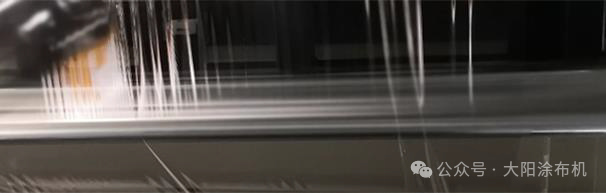

導向輥表面的薄膜褶皺現象
（圖片來源：卷到卷系統導向輥表面的薄膜褶皺行為研究）
輥面狀態異常：包括凹坑、結垢或軸承磨損引起的徑向跳動，導致基材受到周期性應力沖擊，形成規律性“點狀”或“線狀”褶皺。
輥徑匹配與包角設計不當：相鄰輥筒直徑差異過大，或包角過大，會使薄型基材在出輥位置因應力釋放不均而起皺 。

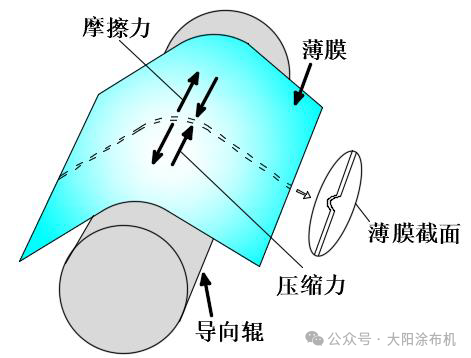

導向輥表面的薄膜起皺示意圖
（圖片來源：卷到卷系統導向輥表面的薄膜褶皺行為研究）
卷繞系統
由制造誤差、磨損或氣囊壓力不均導致氣漲軸偏心會引起周期性徑向跳動，從而在卷繞過程中引發張力波動與基材橫向擺動，直接造成規律性褶皺、條紋印痕或收卷不齊。
氣漲軸形態
（圖片來源：涂布過程起皺原因分析及對策）
張力控制
傳感器漂移、制動器/離合器響應滯后、PID參數不合理等可引起張力劇烈波動。瞬時張力過高會拉傷基材，過低則導致基材松弛下垂產生褶皺。
糾偏系統
檢測器靈敏度下降、執行機構卡滯或響應遲緩，無法及時糾正基材跑偏，使其持續傾斜通過，邊緣摩擦堆積形成褶皺。
干燥系統
烘箱內溫度場與風速場不均勻，如風嘴堵塞、加熱管損壞、隔熱層破損等，會造成基材局部受熱不均，引發不均勻收縮或膨脹。
牽引系統
牽引輥與壓輥匹配不良：牽引輥與壓輥之間的間隙不均、壓力設置不當或輥面磨損，會導致基材在通過時受力不平衡，進而產生局部拉伸或擠壓，形成橫向或縱向褶皺。
真空輥吸附異常：若基材在經過真空吸附輥前未得到充分展平，會導致基材局部與輥接觸不充分，引起吸附力分布不均或吸附面積不足等問題，從而導致基材在牽引過程中局部懸浮或滑動，破壞走帶穩定性，誘發隨機性褶皺。
復合系統
氣缸選型不當、機械結構設計不合理、膠輥形變、膠輥硬度或型面不匹配，以及安裝調試不到位，均可能導致復合輥兩側壓力輸出不一致，使基材在橫向上受力不均，從而引發連續性或單側褶皺。
接換料系統
接料機構的定位誤差、壓輥平行度偏差或動作時序不協調，會引入突發性機械擾動，影響走帶連續性與張力穩定性，從而誘發瞬時褶皺。
工藝參數設置
張力設定與基材特性不匹配：張力過大易導致拉伸變形甚至斷裂；張力過小則無法抑制基材翹曲與抖動。
干燥溫度不均勻：干燥過程中溫度不均會導致基材受熱不均，松緊度不均勻，從而產生褶皺。
冷卻不充分或不均：烘箱出口基材溫度較高，若冷卻輥溫度不均或接觸不良，基材在收卷前持續收縮，在收卷壓力下形成“存儲褶皺”。
收卷張力曲線不當：未采用或錯誤設置錐度張力控制，會導致隨卷徑增大外層材料過緊擠壓內層，產生“星形褶皺”或“菊花紋”。
復合壓力設定過大：使基材在過輥時受到過度擠壓，超出其彈性恢復范圍，產生不可逆的塑性變形，形成沿走帶方向的褶皺狀壓痕。
接換料控控制不良：接料時新舊材料張力銜接不平穩、壓合壓力突變或接縫重疊量不合理，會在接縫區域形成局部應力集中，導致該處易發生褶皺或脫層。
環境及其他因素
環境溫濕度波動：車間溫濕度控制不佳，會影響吸濕性基材的尺寸穩定性及涂層干燥均勻性，間接誘發褶皺。
靜電干擾：高速涂布產生的靜電會使基材吸附于輥面，引起局部滑動不暢或脫離角變化，導致隨機褶皺。
人為操作誤差：穿帶路徑錯誤、輥筒鎖定裝置未打開、設備保養不及時等疏忽，是許多間歇性、偶發性褶皺問題的直接原因。
把控基材質量
建立進料檢驗標準，重點檢測厚度均勻性、表面潤濕張力、拉伸與熱收縮率等指標，并使用張力檢測儀檢查整卷材料的松緊均勻性，杜絕“海帶邊”或“喇叭卷”。
輥系優化與精密調控
采用展平輥、弧形輥、凹面輥等功能輥，通過特定弧形輥面設計使基材橫向展寬，抵消因卷曲、張力不均或干燥收縮產生的內應力。需根據基材質地、寬度與張力動態調節彎曲量和平移位置，以達到最佳舒展效果。

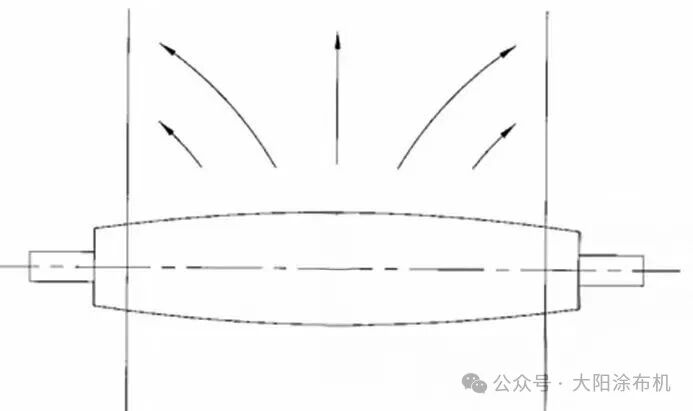

凹面輥與弧形展平輥
（圖片來源：網絡）
導向輥的精密管理
確保輥筒機械與運行狀態良好，嚴格控制輥面跳動與潔凈度，定期系統校準導向輥的水平度與平行度，并對關鍵輥筒實施溫控以抑制熱變形，保障尺寸穩定。
分段張力控制
將整線劃分為放卷、涂布、干燥、收卷等多個張力區，各區采用獨立張力傳感器與閉環控制。張力值應按“前松后緊、平滑過渡”原則設定，避免突變。
多傳感器閉環控制
在放卷、涂布及收卷等關鍵節點設置糾偏檢測點，各點信息形成串聯閉環，使控制器能動態、超前調整導向機構，確?；难仡A(yù)設路徑穩定走行。
干燥溫度梯度設置
采用多段梯度干燥曲線，初始段設定較低溫度與較高風速，避免基材因溫變過快而起皺。
冷卻定型
在干燥段后設置冷卻輥，使基材迅速均勻降至室溫，鎖定形態，防止后續因余熱收縮產生褶皺。
牽引系統
優化真空吸附系統風道與吸孔布局，確保吸附力在幅寬方向均勻分布。安裝壓力傳感器監測各區域真空度，并實現閉環反饋控制。定期清潔維護，防止堵塞。
復合系統優化
選用帶有“中高度”或采用液壓均衡系統的復合輥，以自動補償輥體彎曲變形。優化機械結構剛度，并確保壓力執行機構（如氣缸）對稱布置、同步動作。
接換料系統
通過提高關鍵部件的加工與安裝精度，并定期校準壓輥平行度與定位精度，為穩定接料奠定基礎；同時優化接料程序，確保新舊材料張力平滑過渡、壓合參數精確可控，并在接料動作前后通過張力前饋補償?shù)窒麢C(jī)械擾動。
