涂布機中的基材糾偏系統分析
在涂布生產線上，基材經歷放卷、涂布、干燥、復合、牽引和收卷等多道工序時，常因設備、材料或工藝參數等因素發生位置偏移。為確保涂布質量與收卷整齊等工藝要求，必須對運行基材的松緊度和位置偏移進行實時糾正。其中，糾正基材橫向位置波動的系統稱為糾偏系統；控制基材縱向張力穩定的系統則為張力控制系統。兩者協同工作，共同保障生產過程的穩定與產品的高質量。
糾偏系統直接關系到涂布工藝的精度與效率。本文將對涂布機放卷、涂布、干燥、復合、收卷等環節的糾偏系統進行分析，主要內容包括：糾偏裝置工作原理，結構組成及其分類，各生產環節中偏移產生的原因及缺陷和糾偏辦法。

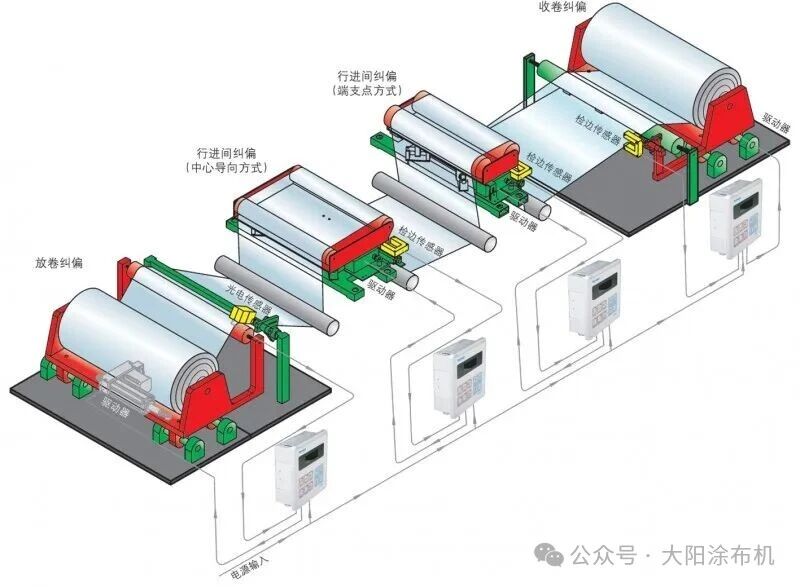

涂布糾偏控制系統示意圖
（圖片來源：網絡）
糾偏系統是“檢測-控制-執行”閉環過程，核心目標是使運行基材的邊緣或中心線始終與生產線的預設基準路徑保持一致。
檢測：系統通過高精度傳感器，實時監測運行中基材的橫向位置狀態。傳感器將捕捉到的邊緣或中心線位置信息轉化為電信號。
控制：控制器接收位置傳感器的信號，并與內部設定的基準位置進行比較，計算出位置偏差的大小和方向。隨后，控制器根據預設的控制算法計算出糾正所需的動作指令。
執行：控制器將指令發送至執行機構。執行機構驅動糾偏導輥、擺臂或整個移動單元產生橫向移動，從而引導基材回歸到正確的路徑上。
整個過程連續、自動進行，實現對基材運行中跑偏的即時、精確修正。
主要由兩大部分構成：檢測機構和執行機構。
檢測機構
負責實時感知基材位置，根據檢測原理不同，主要分為以下幾類：
光電式/紅外式：通過發射光束（可見光或紅外光）并檢測基材邊緣對光束的遮擋反射變化來定位。其中，紅外式對特定材料穿透性或反射特性更佳，抗可見光干擾能力強。
超聲波式：利用超聲波反射測距原理，通過探頭與材料表面距離變化判斷邊緣位置。適用于透明、高反光、涂層濕膜或厚度變化的材料，不受顏色影響。
氣流式：通過檢測基材邊緣對測量噴嘴氣流背壓的擾動來定位。屬于非接觸式，對材料表面特性不敏感，耐污染，但精度和響應速度通常低于光電式。
視覺式（如CCD）：通過工業攝像頭捕捉基材邊緣或標記的圖像，經圖像處理軟件進行高精度分析。功能最強大，不僅能進行邊緣或中心線糾偏，還能實現圖案標記的追蹤，適用于極高精度和復雜套準場合。
執行機構
驅動單元
提供糾偏動作的核心動力源。根據動力介質不同，主要分為：
電動式：采用伺服電機或步進電機驅動，具有控制精度高、響應速度快、清潔免維護、易于編程控制的特點，是現代高精度糾偏系統的主流選擇。
液壓式：采用液壓油缸作為驅動器，輸出推力大、剛性高、運動平穩，適用于重型、寬幅或需要極大糾偏力的場合，但系統復雜，存在可能的油液泄漏和維護需求。
氣動式：采用氣缸作為驅動器，具有結構簡單、成本低、動作迅速的優點，但控制精度和剛性相對較低，適用于精度要求不高或只需進行兩點式定位糾偏的場合。
機械調整單元
將驅動單元的旋轉或直線運動轉化為導向輥或工藝部件的橫向糾偏動作。常見形式有：
擺臂式：驅動單元推動一個裝有導輥的擺臂繞固定支點旋轉，通過改變基材經過的角度實現糾偏。結構簡單，應用廣泛。
直線滑臺式：驅動單元帶動整個導輥座、滑臺或關鍵工藝部件（如涂布機放卷或收卷裝置、測量架）沿高精度直線導軌橫向移動，實現直接、精密的位移糾偏。
浮動輥式：通過調整一個可橫向移動的浮動輥的位置，改變基材在其上的包角和路徑，從而實現糾偏，常見于張力控制與糾偏結合的系統中。
邊緣糾偏（EPC）
傳感器持續檢測基材單側或雙側的物理邊緣位置，并以其中一側為基準進行跟蹤調節。是最常用的糾偏方式，技術成熟，適用于絕大多數規則邊緣的卷材生產。
EPC具體應用示意圖
（圖片來源：http://en.krddy.com/jpzxq/）
中心線糾偏（CPC）
通過兩個傳感器同步檢測基材的兩側邊緣，實時計算其實際中心線位置，并與預設的機器中心線進行比較和校正。適用于無紡布等邊緣本身不規則的基材，能確?；难刂行幕鶞史€(wěn)定運行。
CPC具體應用示意圖
（圖片來源：http://en.krddy.com/jpzxq/）
線追蹤/圖案糾偏（LPC/MPC）
傳感器識別并跟蹤表面的色標線、導標或特定圖案的位置。比如精確跟蹤電池極片上的涂覆區邊緣或基準標記，確保正負極活性物質涂層與基材（箔材）的相對位置絕對準確，是目前要求最嚴苛的糾偏方式。

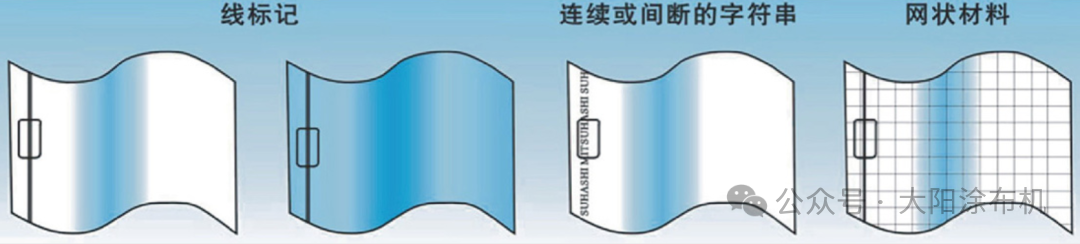

LPC具體標記應用示意圖
（圖片來源：http://en.krddy.com/jpzxq/）
在涂布生產全過程中，基材運行中的橫向偏移可能在任何環節產生，其成因復雜且各環節間相互影響。以下是各主要工序中偏移的典型原因及其導致的缺陷：
放卷環節
產生原因：基材偏移的“源頭”，包括：初始基材的卷繞整齊度差、卷芯與放卷軸安裝不同心、以及基材自身存在的厚度波動、彈性模量差異或內部殘余應力分布不均等。
導致缺陷：基材在放卷時產生周期性或隨機的橫向擺動，形成初始跑偏。若未及時糾正，此偏移將作為“基礎誤差”被帶入并放大至后續所有工序。
涂布環節
產生原因：基材進入涂布裝置前已經發生位置偏移，造成涂布過程出現質量缺陷；還有就是涂布輥（或刮刀）的安裝中心線與基材運行基準線未對準；基材在涂布輥上因局部張力不均產生微量打滑或橫向漂移；以及涂布液在模頭唇口壓力分布不均，對運動的基材產生不對稱的橫向流體壓力等情況。
導致缺陷：直接造成涂布層橫向厚度分布不均，形成“楔形”涂層或邊緣缺陷。尤其對于狹縫涂布、逗號刮刀等高精度涂布方式，基材的輕微跑偏都可能導致涂布無法進行（如產生條痕、斷帶）或直接刮蹭模頭，造成產品報廢與設備損傷。
干燥環節
產生原因：易加劇既有偏移，烘箱內兩側溫度、風速不均勻，導致基材兩側干燥收縮率不同；基材的“抖動”與漂移；穿行其中的眾多導輥存在平行度誤差、熱變形或表面粘附異物等。
導致缺陷：熱收縮不均會產生新的橫向應力，迫使基材跑偏。導輥問題則會直接改變基材走向。同時，未完全干燥的基材可能因偏移而導輥，造成永久性劃傷、粘臟或圖案破壞等。
復合環節
產生原因：涉及兩種以上基材的精確對位，參與復合的各基材放卷同步性差、運行張力不匹配；復合輥的軸間平行度或輥水平度不良、輥面壓力沿軸向分布不均或溫度不均。
導致缺陷：導致多層材料間出現相對錯位、貼合不牢，產生氣泡、或不可消除的褶皺。若基材帶有背膠，對位不準會導致膠水被直接擠壓到復合輥面上，造成嚴重的設備污染，需要停機清理，極大影響生產效率和成本。因此，在復合前確?；?/span>“正”是保證復合質量和連續生產的前提。
收卷環節
產生原因：基材偏移問題的最終體現和后果放大階段，前道工序累積的殘余偏移未被完全糾正；收卷軸與入料路徑不垂直；收卷張力設定過小或張力錐度控制參數設置不合理，無法提供足夠的收緊力以克服材料的不平整度；設備水平調整精度不達標等。
導致缺陷：直接表現為收卷端面不齊，形成“喇叭口”、蛇形或臺階狀卷形。收卷階段是將已糾正的基材整齊卷繞成軸，需要采用“整體架式糾偏”，即移動整個收卷機架來主動跟蹤基材的邊緣，從而強制保證收卷整齊。收卷不齊會導致后續分切困難、材料浪費，并影響運輸和客戶的使用。
其他因素
設備固有因素
設計與制造缺陷：導向輥跨距過大、輥筒加工精度不足、各輥軸線平行度不佳、機架剛性不足等。
安裝與磨損：設備安裝誤差、長期運行導致的機械磨損、輥筒變形以及運行中產生的振動等。
基材缺陷
基材自身問題：基材初始端面不齊、厚薄不均、邊緣松弛、存在皺褶或表面不平整等。
基材特性差異：不同基材的彈性模量、厚度、摩擦系數等物理特性不同，若工藝參數未針對性調整，易引發跑偏。
人為與環境干擾
人工上料、接料操作可能引入初始偏差；生產現場的氣流、粉塵等也可能對卷材運行造成細微擾動。
放卷糾偏
從源頭糾正基材的初始偏差。通常通過移動卷軸架等直接作用于運行中基材的糾偏方法，即可快速消除由基材不齊、卷芯偏心等引入的初始橫向誤差，防止其向后道工序傳播。
工藝環節糾偏
通常設置在涂布、干燥、復合等核心工位的前或后，糾偏的目標是保障基材的工藝對位精度。因此，采用高響應速度與高定位精度的直線滑臺式等糾偏方法，對基材路徑進行實時微調，確?；囊跃_位置進入和離開各工藝區域。
收卷糾偏
涉及將已糾偏的基材整齊卷繞成軸，其邏輯與前述環節不同。僅糾正基材本身已無法實現整齊收卷，因為收卷軸位置固定會導致卷材邊緣累積錯位。因此，收卷糾偏時必須移動收卷架整體，使收卷軸主動跟蹤基材邊緣，從而確保最終卷形的整齊。
涂布機中的基材糾偏系統是保障生產連續性、穩定性和產品高品質的關鍵子系統。深入理解其工作原理、結構組成及分類，精準分析各生產環節產生偏移的根源，并綜合運用預防與實時糾正辦法，是優化涂布工藝、提升生產效率與產品合格率的必由之路。
